दोस्तों आज हम इस आर्टिकल में जानेंगे कि printed circuit board (PCB) क्या है और इसका क्या उपयोग है? आजकल हम सभी को पतले स्मार्टफोन और पतले टीवी पसन्द आते है, कोई नहीं चाहता है कि मोटा स्मार्टफोन इस्तेमाल करना । दोस्तों स्मार्टफोन और टीवी का पतला होना इसी printed circuit board ( PCB ) तकनीकी पर depend करता है ।
Table of Contents
Printed circuit board (PCB) क्या है?
दोस्तों Printed circuit board (PCB) एक तरह का इलेक्ट्रॉनिक सर्किट होता है। PCB सभी प्रकार की इलेक्ट्रॉनिक डिवाइस की backbone होती है। यह आपके सभी component में एक base की तरह काम करता है। इसको बनाने के लिए उपयोग में आने वाले मुख्य element fiber और copper हैं।
PCB का logic क्या है?
दोस्तों PCB में wire की जगह copper trace को काम में लाते हैं। पहले wire का इस्तेमाल करते थे जिससे बहुत wire की वजह से सभी इलेक्ट्रॉनिक डिवाइस मोटी होती थी। लेकिन PCB के आने से सभी इलेक्ट्रॉनिक डिवाइस पतले होते जा रहे है । इसमें insulation के लिए fiber और Gap का इस्तेमाल किया जाता है। इसमें mounting और connection करने के लिए होल किए जाते हैं। PCB का mass production संभव है इसलिए अभी इलेक्ट्रॉनिक डिवाइस पहले के मुकाबले सस्ती हो गई हैं।
PCB को कैसे बनाते हैं?

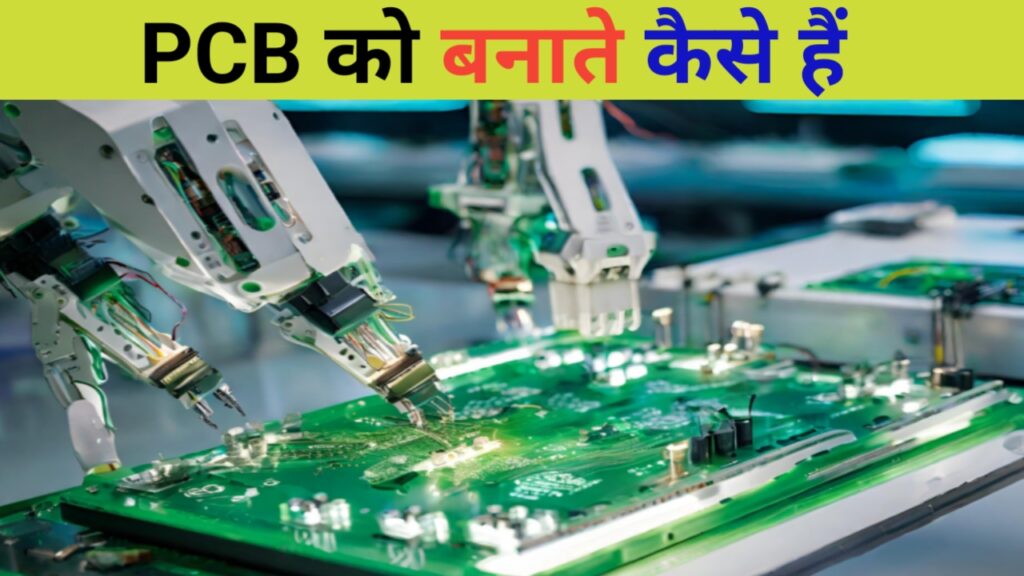

दोस्तों इसको बनाने के लिए सबसे पहले हमें जो PCB बनाना होता है उसकी design बनाते है जिसे gerber file भी कहते हैं। जब हम fiber की प्लेट लाते हैं उसमें पहले से ही copper की परत लगी होती है। इसके बाद जो gerber file होती है यानि जो design बनाते है उसको उस fiber की प्लेट में chemical की सहायता से चिपकाते हैं। इसके बाद इस प्लेट को chemical की सहायता से etching करते है जिससे जितने में design होगी उसी में copper बचेगा बाकी का कापर हट जाएगा।
अब आपका पहला स्टेप complete हो चुका है। आपकी PCB बन चुकी है । अब इसमें आपको जहां से connection देना हो वहां पर होल करके दे सकते है। इसके बाद इस PCB में soldering mask लगाया जाता है। जिससे printed किया हुआ copper निकले नहीं।
PCB का full form
दोस्तों PCB का full form Printed circuit board होता है जिसे हिंदी में मुद्रित सर्किट बोर्ड कहते हैं।
PCB के काम करने के क्या नियम है ?
दोस्तों PCB बनाने में जो copper trace होती है उसकी एक width और height होती है जिससे पता चलता है कि वह कितना amps carry कर सकती है। दूसरी बात यह कि copper trace में gap रखा जाता है जो वोल्टेज पर depend करता है । जिस PCB में copper trace में gap कम होगा उसमें वोल्टेज कम होगा और जिसमें gap ज्यादा होगा उसमें वोल्टेज भी ज्यादा होगा । Copper trace की डिजाइन कभी भी 90⁰ में नहीं बनाते है इसे 45⁰ या इसी के आसपास रखते है । क्योंकि जब etching प्रोसेस होती है तो उसके बाद बहुत सारे fault आने की संभावना रहती है।
PCB (Printed circuit board) के प्रकार
दोस्तों इलेक्ट्रॉनिक सर्किट के कई प्रकार के PCB का इस्तेमाल किया जाता है जैसे मोबाइल के लिए , टीवी के लिए , कंप्यूटर के लिए , रिमोट के लिए इत्यादि। अब हमें जिस PCB की आवश्यकता होगी उसी PCB को हम उपयोग में लेगे। कुछ PCB के नाम नीचे दिए गए है ।
- Single Layer PCB
- Dubble Layer PCB
- Multi Layer PCB
- Flexible PCB
- Rigid PCB
1.Single Layer PCB

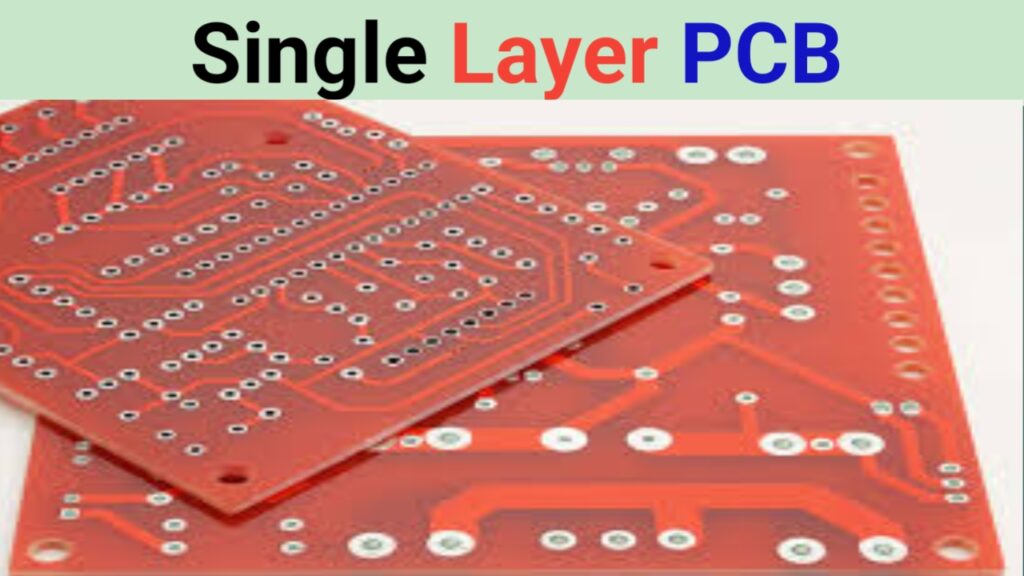

दोस्तों single Layer PCB को एकल sided PCB के नाम से भी जाना जाता है। इस तरह की PCB एक तरफ किसी चालक पदार्थ का उपयोग किया जाता है । इसमें cunducting के लिए कॉपर का इस्तेमाल किया जाता है।एक दूसरे से short circuit न हो इसके लिए सोल्डर मास का उपयोग किया जाता है। इस PCB का उपयोग कैलकुलेटर, रेडियो और प्रिंटर जैसे इलेक्ट्रॉनिक डिवाइस में किया जाता है ।
2. Dubble Layer PCB
इस प्रकार की PCB में दोनों तरफ कॉपर की परत लगा के बनाया जाता है जैसे आपको इसके नाम से ही पता चलता है कि dubble layer PCB है।इसमें कॉम्पोनेंट को होल करके दोनों तरफ आवश्यकता अनुसार connect किया जाता है ।
3. Multi Layer PCB
इस प्रकार के PCB में कॉपर की तीन परते मिलाकर PCB तैयार किया जाता है । इस प्रकार के PCB को बनाना और डिजाइन करना काफी कठिन रहता है । इस प्रकार की PCB का उपयोग advance टेक्नोलॉजी, मेडिकल इक्विपमेंट, space टेक्नोलॉजी जैसे डिवाइस बनाने में इसका उपयोग किया जाता है।
4.Flexible PCB

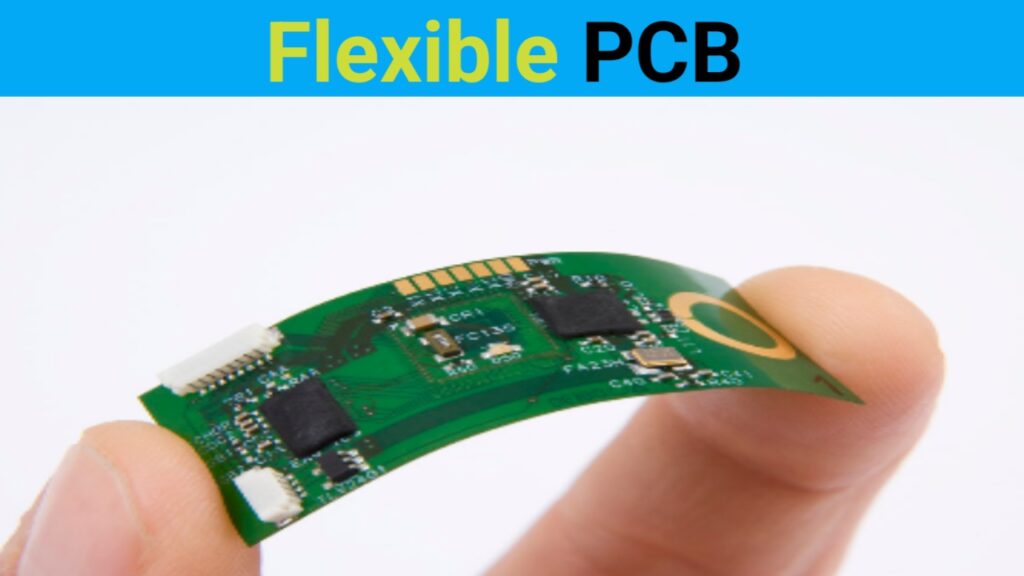

दोस्तों इस प्रकार की PCB बनाने के लिए पॉलिमाइड और transparent पॉलिएस्टर Film का उपयोग किया जाता है ।इस PCB को flex PCB भी कहते हैं। इसे बनाना बहुत कठिन होता है। इसका इस्तेमाल कैमरा , LCD जैसी इलेक्ट्रॉनिक डिवाइस में किया जाता है।
5. Rigid PCB

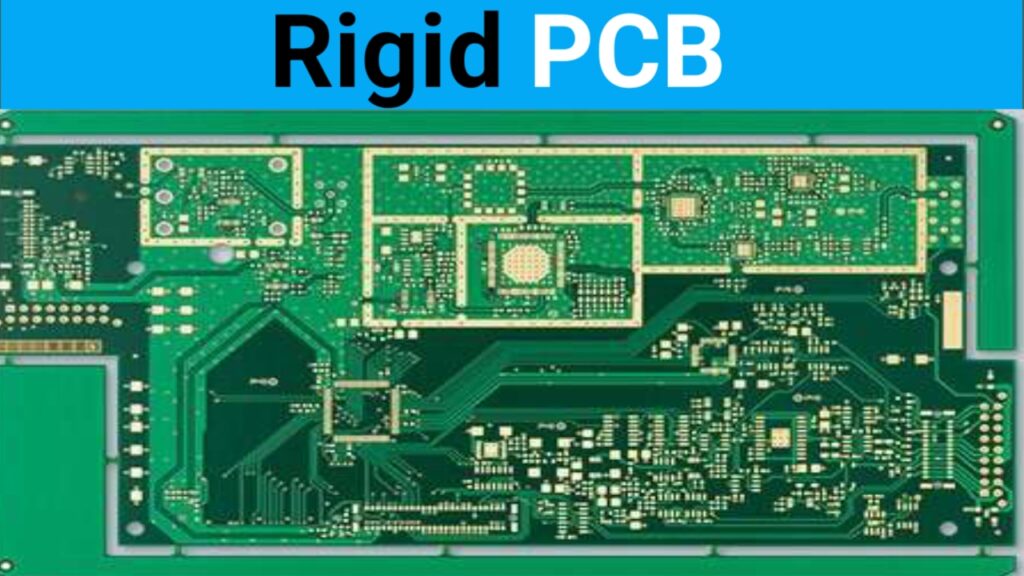

इस प्रकार के PCB ठोस पदार्थो से मिलकर बने होते है । एक बनाने के बाद इसका आकार नहीं बदला जा सकता है । इसका सबसे अच्छा उदाहरण कम्प्यूटर में उपयोग होने वाला मदरबोर्ड है।
निष्कर्ष
दोस्तों हमारे इस डिजिटल युग में चारों तरफ टेक्नोलॉजी ही टेक्नोलॉजी है । हर क्षेत्र में क्रांति आ रही है । जिसकी देन PCB है। इसकी वजह से बहुत सी इलेक्ट्रॉनिक डिवाइस को छोटा किया जा सका है । अगर आपको हमारी जानकारी अच्छी लगी हो तो अपने दोस्तों में share जरूर करें। धन्यवाद ।
